 Гравированные штампы для оружия
 Сообщение  Добавлено: Пт июл 25, 2008 7:46 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия
Гравировку решил попробовать для изготовления оружия в масштабе 1:43. Вообще изготовление оружия для меня наименее интересный этап в миниатюре и даже в масштабе 1:32, лепка или вытачивание его всегда было проблемой. Гравировкой в таком виде до этого не занимался, но всё получилось довольно удачно. Опирался, конечно, на технологию изготовления плоской миниатюры.

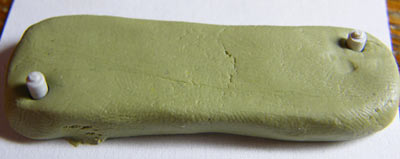

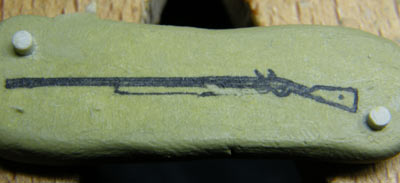

Распечатал рисунок в масштабе и обвёл его ручкой. Раскатал на нём миллипут. Вдавил в него заранее заготовленные штыри, смазанные вазелином, чтобы прошли до упора. Но это в идеале лучше сделать уже потом, просверлив отверстия под штыри на вертикальном станке.




Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 7:51 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

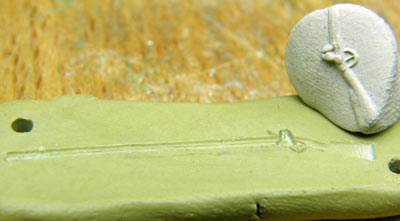

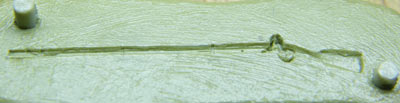

Дал миллипуту затвердеть самостоятельно и снял бумагу. Затем продавил штыри насквозь и прокалил миллипут. Затем сам процесс гравировки, о котором мне пока написать нечего – опыта мало. Использовал штихеля, иглы от шприцев и Х-нож, как его называют. Опять же использовал канцелярскую липучку, для удаления мелкой пыли и пластику чтоб следить за результатом.





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 7:56 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

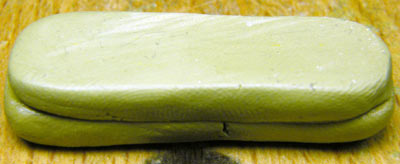

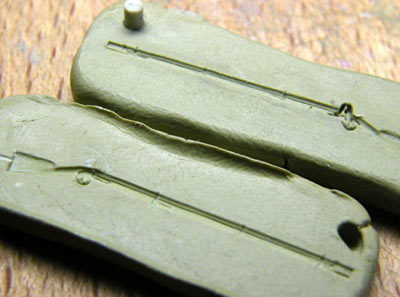

Как было видно, штыри на время гравировки я вынул. Теперь вставил их обратно и покрыл всё вазелином. Налепливаю сверху свежий миллипут и снова даю ему затвердеть самостоятельно. На второй половине отпечатывается выгравированное ранее и, следуя этому отпечатку, вырезаю вторую половину.





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:00 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

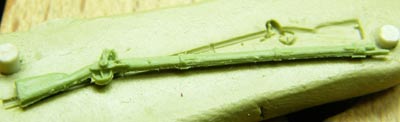

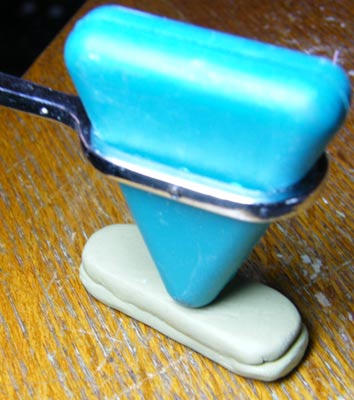

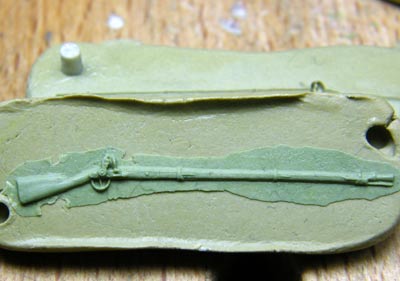

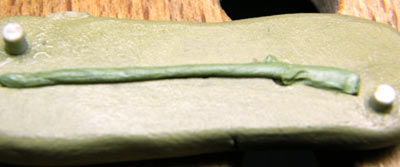

Смазываю вазелином обе половины, и в одну из них вкладываю всем известную смесь миллипута с гринстаффом. Соединяю обе половины и простукиваю резиновым молотком, но тот же эффект получится если просто сдавить руками. Разъединяю половины и по контуру обрезаю выдавившийся излишек миллипута. Снова соединяю и сдавливаю форму. Теперь можно оставить отпечаток твердеть, или повторить удаление облоя и ещё раз припечатать.





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:08 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

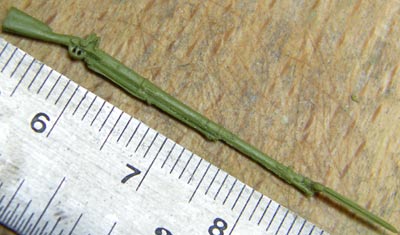

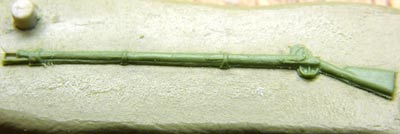

Здесь я заранее, пока смесь не затвердела окончательно, отрезал кончик ствола, чтобы на его место вклеить штык. Аккуратно вынимаю затвердевший отпечаток и прокаливаю. Затем шлифую следы облоя. Ремень делаю отдельно, затем приклеиваю на место и замазываю щели.

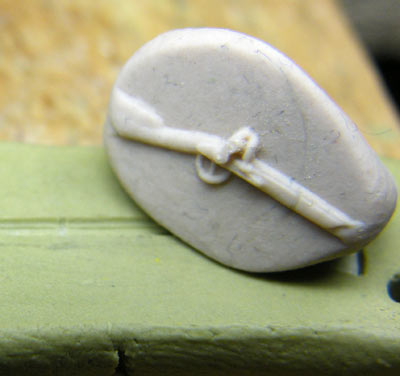

Для сравнения мушкет в масштабе 1:32 от "Метал Моделс"






Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:18 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

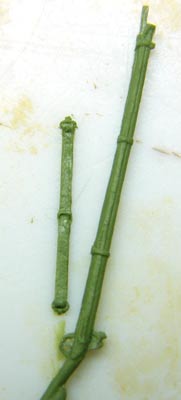

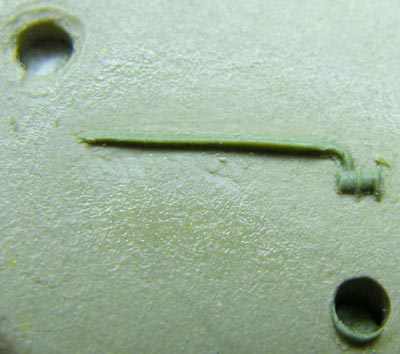

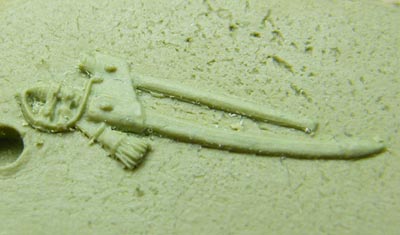

Таким же образом сделан штык и тесак с ножнами штыка.





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:28 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия

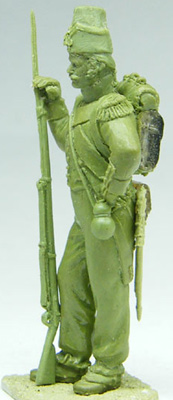

В результате...



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:34 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4926
Откуда: Иерусалим, Израиль
Материал ценный и наглядный до ужаса! Спасибище огромное, Барон!
Рисунок в масштабе ты обводишь на обеих сторонах бумажного листа, чтобы контур отпечатался на обеих полосках материала?


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:43 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия
Незачто, Док. Самое-то главное - хорошо вырезать, а тут я пока даже не знаю что написать-подсказать...
А рисунок нужен только для первой половины, потому обводится только с одной стороны. Вторая половина формы раскатывается уже на гравированную первую. На ней отпечатываются сразу гравировка и штыри.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 8:48 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4926
Откуда: Иерусалим, Израиль
А тогда я не понял, как на вторую половинку штампа ты переносишь контур рисунка?


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пт июл 25, 2008 9:04 am
Аватара пользователя

Зарегистрирован: Чт фев 17, 2005 1:04 pm
Сообщения: 1235
Откуда: Рига, Латвия
На второй половине отпечатывается гравировка с первой. И положение штырей уже фиксирует их положение относительно друг-дружки. По этому отпечатку и вырезается вторая половина. Конечно надо внимательно сверяться с первой половиной, чтоб мелкие детали типа скоб и заклёпок разных, оказались в соответствующих местах.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн июл 28, 2008 11:26 am
Аватара пользователя

Зарегистрирован: Чт ноя 04, 2004 7:47 am
Сообщения: 2632
Откуда: г. Москва
Очень интересный материал!
Спасибо, Барон.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн июл 28, 2008 11:35 am

Зарегистрирован: Ср дек 06, 2006 10:20 am
Сообщения: 3696
Откуда: Россия г.Пенза
Вопрос
А как при изготовлении половины формы разглаживать ?

_________________
Мы наш Мы новый Мир построим
https://boosty.to/veramal_


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн июл 28, 2008 11:43 am

Зарегистрирован: Сб дек 24, 2005 9:00 am
Сообщения: 570
Откуда: Москва
Спасибо Барон,что нас не забываешь!!!! Очень нужный материал :D

_________________
У России есть только два верных союзника — это ее армия и флот. ... Александр lll


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн июл 28, 2008 1:07 pm
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 11:46 am
Сообщения: 2885
Откуда: Wiesbaden. Deutschland
Замечательно.Хотя боюсь как раз с вырезанием у меня и будут проблемы. Но стоит попробовать обязательно. Спасибо!
