Вот дошел до того, что уже расчленил своего коня. Мне показалось что так проще снять форму и пролить ноги.

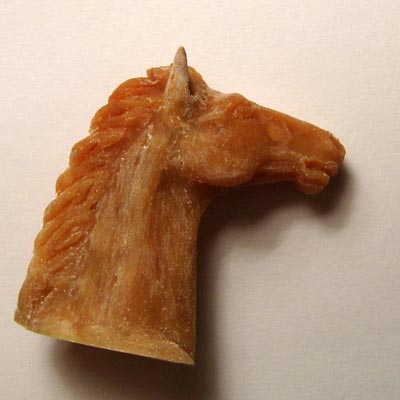

Голова и шея.

Левая половина коня.

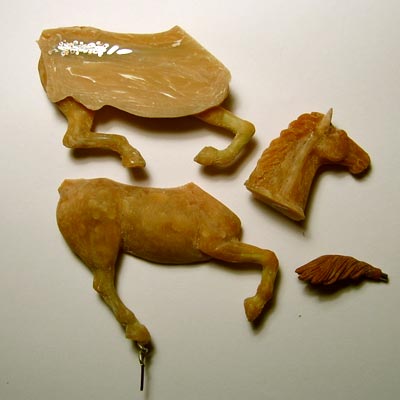

Расчлененый конь, полный комплект.

Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вс сен 19, 2004 9:57 pm
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Хорошо порезал, аккуратненько. Как и чем это делал?


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вс сен 19, 2004 10:04 pm
Site Admin
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 1:12 am
Сообщения: 1896
Откуда: Эстония, Таллинн->Shannon, Ireland
Да, совсем забыл написать как и чем... Виноват... Отвечаю, пилил обыкновенным лобзиком, вот такая мне мысль пришла. Там полотно тонкое. Сначала отрезал шею с головой. Корпус зажал в тиски обложив побокам картоном и вперед. Фото только после распила, пока ни чем еще не обрабатывал. Скоро ждите продолжения.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вс сен 19, 2004 10:13 pm
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Ждем с нетерпением.
Хотя идея с лобзиком меня все равно несколько смущает. Полотно хотть и тонкое, а все же, наверное с полмиллиметра в месте разреза "съедает". Как детали снова стоят вместе? Без изъяна?


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 5:40 am
Site Admin
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 1:12 am
Сообщения: 1896
Откуда: Эстония, Таллинн->Shannon, Ireland
DrLutz писал(а):
Как детали снова стоят вместе? Без изъяна?

Влад не поверишь, но по пятибальной системе я бы оценил соединение деталей на 5 с минусом. Етот минус-там сзади в районе хвоста. Просто когда полотно лобзика попало на проволоку, а как видно по фото и немного медной, распил стал немного шире. Шире только в районе хвоста, при соединении деталей появляется небольшая щель. Щель от хвоста до яиц. Я думаю это не столь существенно. Исправлю. В остальном все собирается без ступеней. Мне понравилось.
Видать и по интернету можно заразится некоторыми болезнями, одна из которых "Белая металлячка" :wink:


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 6:03 am

Зарегистрирован: Чт сен 16, 2004 7:35 am
Сообщения: 66
Откуда: Москва
Так и планируется - подставка на 1й ноге?
Очень трудно для реализации, имхо!
Подскажите - как нибудь необходимо просчитывать центр тяжести и распределение веса по опоре?
Понятно, что это не "Родина-мать" :), но моя лошадь на 2х ногах постоянно падает :(


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 9:39 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Ну, за металлячку!
Видишь, Слава, как я и обещал тебе когда-то, теперь и мне уже есть от тебя чему научиться. Я то как раз всегда избегал резать модель лобзиком, поскольку считал, что распил даже тонким полотном будет слишком шиироким. Теперь вижу, что надо будет попробоватть.
А выборку ты будешь делать? И как? Насчеть выборки и равновесия - это ведь на этой модели действительно вопрос чрезвычайно важный.
Брат egen не зря спрашивает. С одной стороны, если лошадь не полая, то и металла уходит больше на литье, и если есть большая разница в объеме между разными частями, как например между тонкими ногами и крупным телом, то часто при литье на более крупных частях появляюттся артефакты из-за того, что металл застывает неравномерно ии неодновременно. Если делать выборку, чтобы брюхо было полым, то этих артефактов часто удается избежать. С другой стороны, шея и голова лошади при этом будут иметь отностельно большую массу, что представляет определенную трудность в отношении равновесия.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 10:13 am

Зарегистрирован: Чт сен 16, 2004 7:35 am
Сообщения: 66
Откуда: Москва
ВЫБОРКА!
Вот волшебное слово про которое я просто раньше никогда не слышал!
Позвольте пофантазировать как это делается! :)

1) Наверно самый популярный способ - начать какой нибудь стамеской+дрелью делать полости и лишний объем выкидывать нафиг!
После этого для каждой половинки делаются отдельный формочки, что бы потом после отливке склеить(?) из половинок целого коня.
Наверно нужно сделать какой то каркас, что бы форма не играла и лучше сцепилась.
2) Фантазийный способ.
Сделать формочки почти целой лошади ( без деления на куски туловища - только для ног и т.п.) Залить сейчас формочку какой то мягкой гадостью, что бы получить скорлупу. Скорлупу использовать для создания внутреннего объема, назовем иего "потраха". :)
Теперь делаем из силикона внутри этой скорлупы отливку "потрахов".
Наверно можно использовать какой то "мусор" , главное заполнить объем!
Теперь собираем полную форму, вставляем внутрь наши силиконовые "потраха", фиксируем их на каркасе (например на иголках в края формы - главное - что бы не касался края).
Собранную форму целиком залеваем металлом ("потраха" остаются внутри!.
Вроде как - сразу получили собранную фигурку.
Но трудоемкость такого способа для меня не понятно!
Я сам так не делал! :)


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 10:35 am
Site Admin
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 1:12 am
Сообщения: 1896
Откуда: Эстония, Таллинн->Shannon, Ireland
DrLutz писал(а):
А выборку ты будешь делать? И как? Насчеть выборки и равновесия - это ведь на этой модели действительно вопрос чрезвычайно важный.

Выборку пока делать не планировал, попробую так. Ни чего не мешает сделать потом если так не выйдет.
Сделал три зуба и три полости под них. Два на корпусе, с каждой стороны по одному и один на шее. Фото завтра.
:?: Про равновесие: неужели если сделать продолжение ноги на которой он стоит достаточно толстым это не удержит коня? В любом случае буду пробовать.
:?: Где лучше ставить литник?


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 1:11 pm
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
egen,
первый способ выборки, как ты его описал - вполне приемлем.
Второе - потороха (только не "потраха", а то ужасно смешно звучит). В принципе, иногда можно делать этту лошадь уже сразу с потторозами, действительно, сваляв шарик из какого-нибудь "мусора" и укрепив его на арматуре, а потом поверху все это облепить пластикой и лепить лошадь. То есть это когда ты уже с самого начала планируешь вставить ее потороха, чттобы она была полой. Можно вполне успешно в качестве поторохов использовать заготовку из пенопласта. При обжиге в печи пенопласт сожмется и превратится в ничто, а материал зажарится сам по себе, таким образом внутри у лошади останется полость. Способ вполне приемлимый, даже если ты и не собираешься делать разборную модель, а хочешь слепить какого-нибудь огромного динозавра с огромным брюхом - просто чтобы сэкономитть материал.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Пн сен 20, 2004 1:18 pm
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
ChenLa писал(а):
:?: Про равновесие: неужели если сделать продолжение ноги на которой он стоит достаточно толстым это не удержит коня? В любом случае буду пробовать.
:?: Где лучше ставить литник?


Посмотрел фото модели и я тебе скажу так, что та нога будет использовать определенные напряжения. Может быть для усиления, после того, как ее отольешь, придется вставить вовнутрь ноги арматуру из стальной проволоки и второй ее конец вывести и закрепить на подставке так, чтобы напряжение приходилось не на саму ногу, а на стальную арматуру.
На этой модели литники можно ставить по-разному. На той половине корпуса, что касается земли, можно пустить литник в одну ногу, выпор во вторую. На второй половинке корпуса - там вообще множество вариантов - и через ноги, и через шею по месту разреза, и с хвоста можно ввести литник.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт сен 21, 2004 8:41 am
Site Admin
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 1:12 am
Сообщения: 1896
Откуда: Эстония, Таллинн->Shannon, Ireland
Обещаная фото. Здесь хорошо видно зубы и пазы. Зашпаклевал миллипутом трещины, и немного уменьшил трещину в задней части.



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт сен 21, 2004 9:19 am

Зарегистрирован: Чт сен 16, 2004 7:35 am
Сообщения: 66
Откуда: Москва
Как я понял, формочки будут для каждой половинки отдельными?
И соединение уже потом, после отливки?
Наверно, прямо в отлитой модели можно сделать ту самую выборку лишнего веса, просто высверлив дырки по всей внутренней поверхности.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт сен 21, 2004 9:39 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль

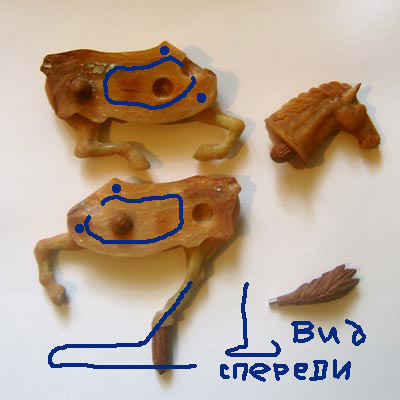

Слава, а вот как бы я порекомендовал бы сделать все же выборку на этой модели. Еще до того, как начинаешь формы снимать. Легче будет литься. Таким образом масса туловища остается в основном над бедрами, над опорной ногой. Две точечки - это возможные места двух других шипов. И заодно я примерно нарисовал, как могла бы выглядеть стальная опора-пружина для ттакой модели, о чем я писал раньше.



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Ср сен 22, 2004 9:48 am
Site Admin
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 1:12 am
Сообщения: 1896
Откуда: Эстония, Таллинн->Shannon, Ireland
Влад, думаешь погнется нога? без пружыны-то? Вроде я такую толстую штуку приделал к ноге.... Думал в подставке высверлить да воткнуть...
А выборку произведу....ждите фотографии
