 Голова и хвост - инженерные решения
 Сообщение  Добавлено: Вт май 02, 2006 6:33 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
В процессе освоения лепки лошади я продолжаю искать оптимальные технологически дружественные решениия по соединению деталей. Вообще, смотрю я , в последнее время меня как-то все больше начинает интересовать инженерная часть процесса. Чем все закончится - не знаю, но пока что могу показать вам "а что там спрятано внутри". Особо интересно может оказаться для тех, кто с детства любил игрушки ломать, чтобы поинтересоваться, а как оно устроено.
Начнем с головы.
Тут у меня образовались две лошади, на примере которых я и продемонстрирую два похожих, но немного разных решения.
Лошадь первая и первое решенияе - простое. Голова и к ней приделывается шип (или зуб). После того, как он застыл, намазываем его вазелином, наносим патти в соответствующее место на одной половинке шеи и вставляем голову на место. После застваниия имеем голову с шипом и отпечаток этого шипа на одной половине шеи. Затем всю ту же операцию повторяем на второй половине, соединяя всю конструкцию в единое целое. На время застываниия рекомендуется всю шею обмотать резинкой , чтобы она сдавливала обе половинки крепко-накрепко.

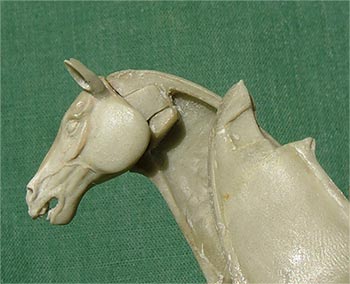

обе половинки корпуса вместе с головой

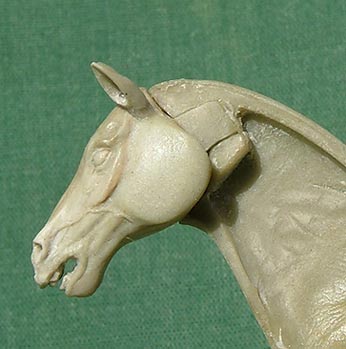

голова с шипом и ее соединение с первой половиной корпуса

Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 6:39 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Результаты таковы: все получается точно и аккуратно. Голову, естесственно, в нужный момент можно снять, потом снова вставить на место и так до бесконечности.
Недостатки: поскольку при соединении два слоя патти имели смазку из вазелина, которая давала образоваться некоему минимальному зазору, то рано или поздно голова эта начинает довольно свободно выпадать из своего места, поэтому, при продолжении работ ее приходится ставить на свое место на клей. Поскольку сама она там держится только на честном слове и всю дорогу норовит вывалиться.
Вот еще один обзорный снимок половины этой лошади.



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 6:54 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль

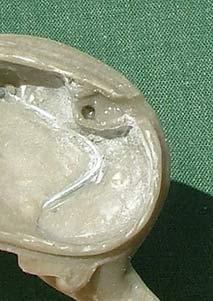

На обзорном снимке вы видите и хвост.
Крепление для хвоста делалось чуть-чуть иначе, чем для головы.
Сначала просверливалось отверстие в корпусе там, где должен выходить хвост. Затем кусок патти налеплялся на проволоку, все это вставлялось в одну половину корпуса, закрывалось второй, корпус заматывался резинкой, чтобы сжать половинки корпуса крепко. Ждем часа три до застывания патти и получаем заготовку хвоста с крепежом. Затем уже переходим к лепке собственно самого хвоста.
На снимке даже видна разница оттенков патти в месте крепежа и самого хвоста - явный признак того, что делались они в несколько разных приемов.



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 6:56 am
Аватара пользователя

Зарегистрирован: Вт май 31, 2005 7:50 am
Сообщения: 1134
Откуда: Жуковский-Москва
Док,а можно вид сверху...у моего коника тоже разрез вдоль туловища идет и выглядит после отливки не ахти, приходиться потом заглаживать места стыковки. Из пати похоже покрасивее шовчик


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 6:58 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Теперь перейдем ко второй лошади и рассмотрим другой вариант инженерного решения.

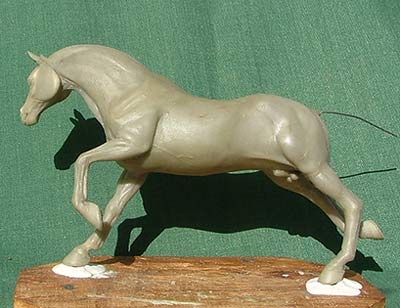

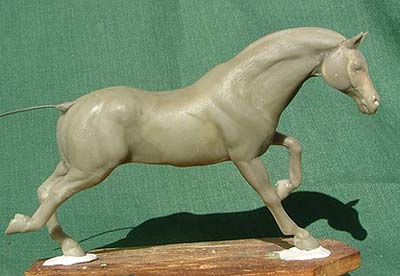

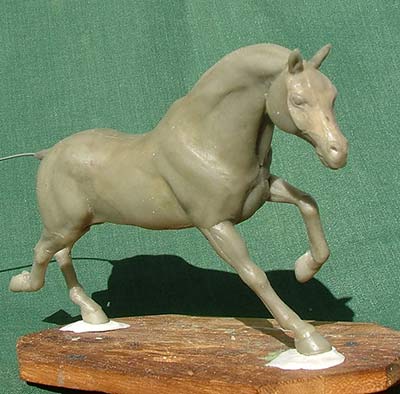

Для начала посмотрим на лошадь и выскажем принципиальные критические соображения по ее поводу.






Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:02 am
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 11:46 am
Сообщения: 2885
Откуда: Kassel. Deutschland
Не понравилась задняя опорная конечность.как то она на фото в профиль болезнено-неестественно смотриться по моему.
Остальное все просто вызывает зависть.
Поправить бы ножку и я тож такую хочу.
Даж всадника представляю уже :)

_________________
"-When you have to shoot, shoot, don't talk." Tuco.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:05 am
Аватара пользователя

Зарегистрирован: Ср июн 23, 2004 11:24 am
Сообщения: 943
Откуда: Москва
Док, с задними ногами явно косяк какой-то! опорная нога Соглашусь с Горобеем как-то неестественно выглядит а вторая задняя еще и короче смотрится :(


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:07 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Для начала - почему я решил попробовать такое решение. Ответ прост: потому, что мне надоело, что у первой лошади постоянно выпадала голова, а в процессе работы постоянно приходится модель то собирать, то разбирать, поэтому каждый раз лепить голову на клей - это и не аккуратно и нецелесообразно.

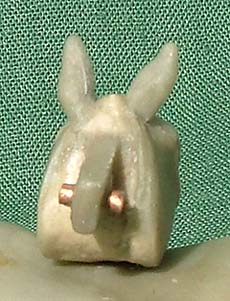

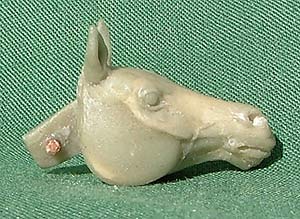

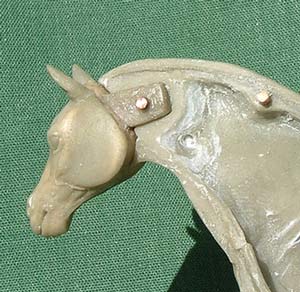

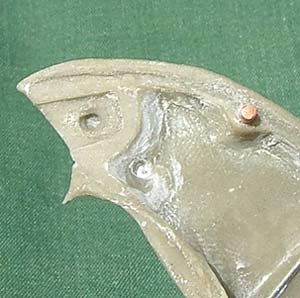

Поэтому в шип, растущий из головы вставлен кусочек медной проволоки, выступающие кончики аккуратно зашлифованы, чтобы не было заусенцев (или заусенец - как правильно?). А далее весь процесс подобен тому, что проделан с лошадью номер раз.

Преимущества: снова получаем аккуратное соединение, голова теперь не выпадает. Всю конструкцию легко собрать и разобрать, можно без всякого клея укрепить голову только на одной половине конструкции. Такое соединение не усложняет формовку и литье деталей. При сборке готовой отлитой модели за такое удобство вам каждый скажет спасибо.
Недостатки: еще несколько часов, затраченных на эту работу.






Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:10 am
Аватара пользователя

Зарегистрирован: Вт май 31, 2005 7:50 am
Сообщения: 1134
Откуда: Жуковский-Москва
Передняя часть явно удалась( не много массивна шея, но тут можно списать на общую богатырскую конституцию коня). Задая часть явно уступает , причем обе конечности. После доработки будет Восхитительное зрелище. с нетерпением ждем продолжения и всадника конечно.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:11 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль

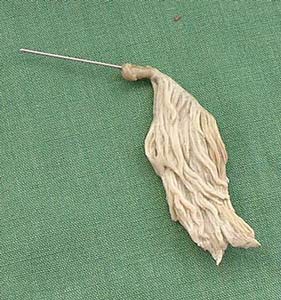

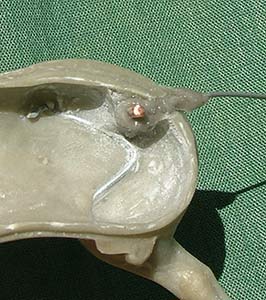

Точно такое же решение было использовано для заготовки хвоста. Проволока для хвоста, поперечина из медной проволоки, вставляем-закрепляем, и так далее....





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:13 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль

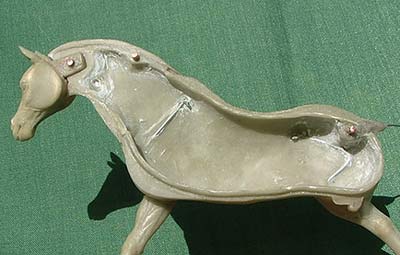

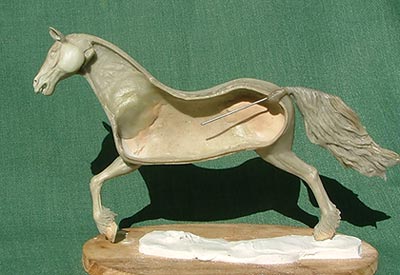

И последнее - обзорный снимок половины лошади.
Заметьте, что если на учебной лошади нумер раз все было схвачено на клею для того, чтобы это отснять, то тут уже все держится само.



Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:18 am
Аватара пользователя

Зарегистрирован: Сб мар 27, 2004 11:46 am
Сообщения: 2885
Откуда: Kassel. Deutschland
Статью! Статью! -Кричали восхищенные массы. :lol:

_________________
"-When you have to shoot, shoot, don't talk." Tuco.


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:31 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
Горобей, сделаем статью. Дай только время.

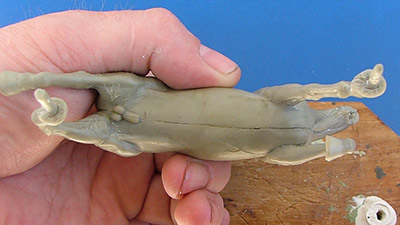

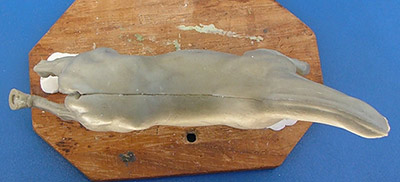

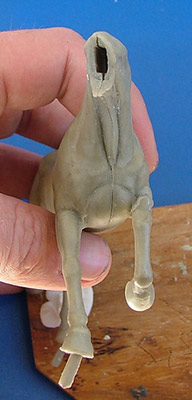

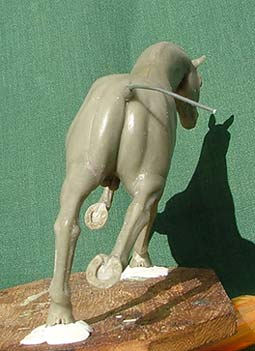

Пластилин, вот тебе снимки спереди, снизу и сзади. Тоже нельзя сказать, что шов там представляет собой верх изящества. Все-таки, когда накладываешь несколько разных слоев, трудно соблюсти совершенную точность. Но все же довольно неплохо для моего небольшого опыта в такого рода конструкциях.





Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:32 am
Аватара пользователя

Зарегистрирован: Ср июн 23, 2004 11:24 am
Сообщения: 943
Откуда: Москва
Док, по поводу головы на мой взгляд самым простым решением было просто шип сделать немного другой формы и не заморачиваться с проволочным штифтом

Remote:
Local:


Вернуться к началу
 Профиль


 Сообщение  Добавлено: Вт май 02, 2006 7:36 am
Аватара пользователя

Зарегистрирован: Вс апр 11, 2004 9:33 am
Сообщения: 4925
Откуда: Иерусалим, Израиль
И так, конечно, тоже можно. Времени займет столько же.
