Всем привет
Помогите закончить проект над которым бьемся 4 месяц .
Историю как искал материалы ,и как мне подсовывали мусор на который уходило много времени и денег я опушу .

Стоит задача заливать детали из прозрачной смолы ,нашел у соседей Россиян в Питере (http://www.lfpti.ru)
ПЭО-490
Режим отверждения: температура,ºС/ время,час -(130-140)/(6-4)
Жизнеспо-собность при Т=25ºС, час, не менее - 30-36

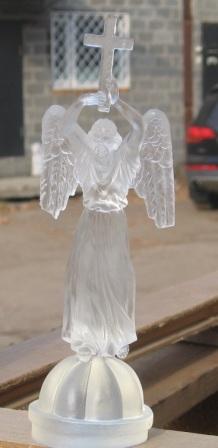

залить нужно вот это [attachment=4]DSC01107.JPG[/attachment] , только на ровной стороне с низу будет ножка 17*35*3 мм

Пока экспериментирую на мастер модели из смолы

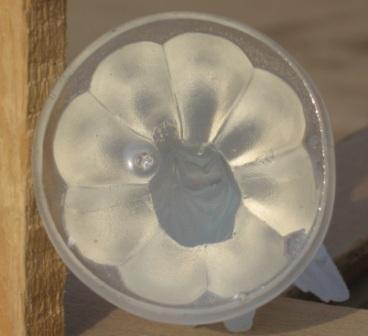

1 Если присмотреться видно маленькие пузырьки ,хотя дегазацию делал .
максимум что получается ,это пузырьки маленькие как пыль .
вот чем все делал, дегазировал от -0.5 до -1 разным временем , даже пробовал разным количеством раз .
[attachment=3]IMG_20150526_101554.jpg[/attachment]
[attachment=2]IMG_20150514_110611.jpg[/attachment]
[attachment=1]IMG_20150514_110600.jpg[/attachment]
[attachment=0]IMG_20150514_110455.jpg[/attachment]
насос 2 ступенчатый ,самый мощный что есть в продаже ( брал у знакомого ,больше инфы нет )
Производитель не какой информации не дает .Они говорят что при температуре 130 град. они сами выдут из модели .

2 На сколько это реально ?

3 Какой силикон выбрать для заливки ( На платиновой или оловянного катализатора.)
с какой твердостью .в 2 магазинах советовали по разному

4 какую форму матрицы лучше сделать открытую или закрытую ( буду запекать в духовке при 125 град )

5 нужен ли автоклав для такой заливки (если да дайте ссылку на варианты изготовления ,материал .толщ. стенок и тд)

ой ша перекурю и напишу как делал мастер модель с нуля . может кому то пригодится

Прошу не пинать с таким количеством вопросов,так как вышел бюджет уже 1000$.

из всего перепробованного ,самый лучший разделитель для смолы ( отрывали от алюминия ,поверхность глянец )
это PVA спирт ,фирмы LARIT /
Наносится распылителем ,смывается водой



это внутренняя часть кольца ,с наружи ставили алюминий АЛАНОД (без разделителя не прилипает совсем и поверхность идеально глянцевая )

Оптически прозрачные смолы надо доводить давлением.
Ибо они газят сами по себе.

Разделитель для мастер модели - вода с фейри/мылом.
полироль для стола.

Силикон лучше брать платину. 30-40 шор. не прозрачный (ибо деталь простая и рез простой.)

Открытую/закрытою - вопрос опыта и тех процесса.
открытая(заливаня) теоретически быстрее , но геморойней в работе и пост обработке.

Насос для камеры слабоват. Надо-бы что-то в районе 150-220 литров/мин и штуки 2.

obernikhin Спасибо

Я мастер модель делал в открытой форме ,вроде все ок . Кроме воздуха
Значит буду брать еще и автоклав ,вчера нашел готовые с подогревом .

Насос уже заказал ,пока хочу просто уменьшить объем камеры .
у меня заливка 1 примерно 50 грамм смолы .

А зачем разделитель ,ведь силикон не прилипает к смоле

Правильно ли я все понимаю

1 замешиваю смолу
2 заливаю в форму
3 провожу дегазацию с формой при -1 5-8сек
4 ложу деталь в автоклав и качаю 4 атмосферы
5 включаю нагрев 130 град. и сушу по паспорту
6 Радуюсь

Можно ли положить в автоклав несколько деталей этажеркой
если открытая верх детали будет залит с небольшой горкой ,не чего с ней не произойдет

Вот такой автоклав нормально будет
http://autoclav.com.ua/item/80-avtoklav-che-7-electro

Давления до 6 атм. нагрев тенами

всем сдрасти
и так сделали форму из платинового силикона
в форму залили ПЭО 490 и вот беда
как делал
1 замешиваем смолу
2 дегазируем
3 заливаем в форму
4 засовываем в автоклав ,включаем нагрев на 100 градусов и давления 4 атмосферы . ждем 7 часов

6 достаем заливку и видим что нижняя часть заливки идеально без пузырей .верхняя вообще без смолы . она оказалось вся сверху снаружи на силиконе

побывали просто налить на силикон смолы через время начинает пузыриться при комнатной температуре и при нагреве ,с давлением и без . разница только в времени начало образования пузырей и их количестве .

все тоже самое только в стакане ,здесь все ок при всех тех же условиях

обычная эпоксидка и разные полиэфирки пробывали заливать в эту форму силиконовую все идеально

Подскажите в чем может быть проблема

Я бы пункты поменял местами:

Ну и систему литиков-питателей никто не отменял.

_________________
We shall dive down through black abysses...and in that lair of the Deep Ones we shall dwell amidst wonder and glory forever...H.P.Lovecraft

Дело в том что обычную смолу заливаю и все хорошо.
Пэо 490 заливаю тот же объём и половина смолы оказывается на верху .
Даже просто наливал на силикон небольшой объём .вроде откратая а пенится зараза.
Я думаю что то с силиконам .хотя платиновый .
Такое может быть

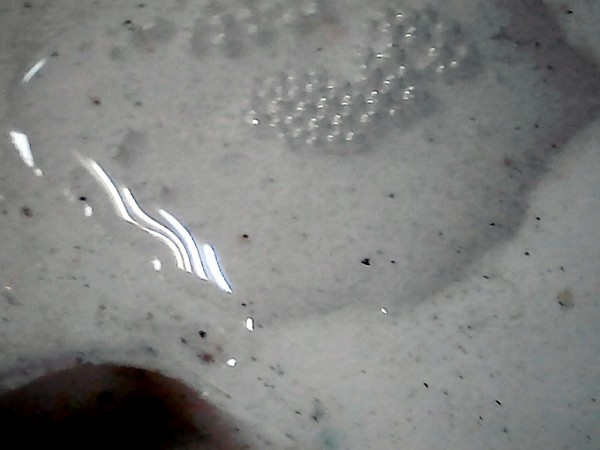

вот фото
смолу наливал после дегазации без единого воздуха. воздух появился через 30 мин и увеличивается

На мотив Вологодских частушек.

Поо Прикетовым сооветам
Я прозрачку храбро льюууу.
О Ох!
И деньжиши загребаю,
Хооть, конечно, не скочууу.

Не могу понять к чему ваш сарказм ,и тогда зачем вообще нужны форумы

и поверьте у хорошего мастера работу не возможно забрать .

Своим сообщением я подтвердил правильность советов г-на Прикетта.
С картинками.

Про рефлексию - всё сказал Гоголь.
